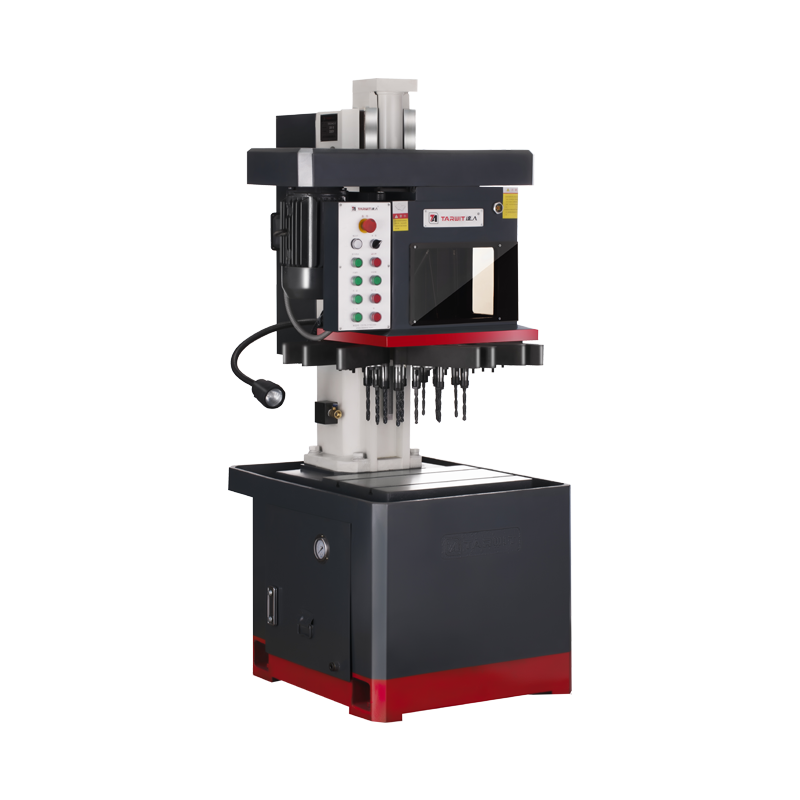

ZB5213X12
立式多軸鉆床
滿足最小中心距離，在鉆孔面積內孔距在一定范圍內可調，可根據客戶要求制作固定式多軸導板。
主要技術參數
機型 | 單位 | ZB5213X12 |
最大軸數 | pcs | 12 |
孔徑 | mm | Φ3-Φ13 |
鉆桿型號 | ER20/ER16 | |
鉆孔面積 | mm | 180X300/300X300 |
主軸最小中心距 | mm | 30 |
工作臺面積 | mm | 350X500 |
主軸端至工作臺最小距離 | mm | 250 |
最大行程 | mm | 240/440 |
主軸轉速 | r/min | 557/842/1367 |
變速方式 | — | 皮帶塔輪 |
主軸電機 | kw | 3/4選配 |
進給方式 | 液壓 | |
切削液電機 | kw | 0.09 |
液壓泵電機 | kw | 0.75 |
機床外形尺寸 | mm | 907X684X1780 |
重量 | kg | 980 |
達人機床保留更改產品設計與規格的權利,如有變更恕不另行通知。如有產品圖片與實物有區別,以實物為準。如有任何編輯錯漏或翻譯上的錯誤,望廣大客戶諒解。

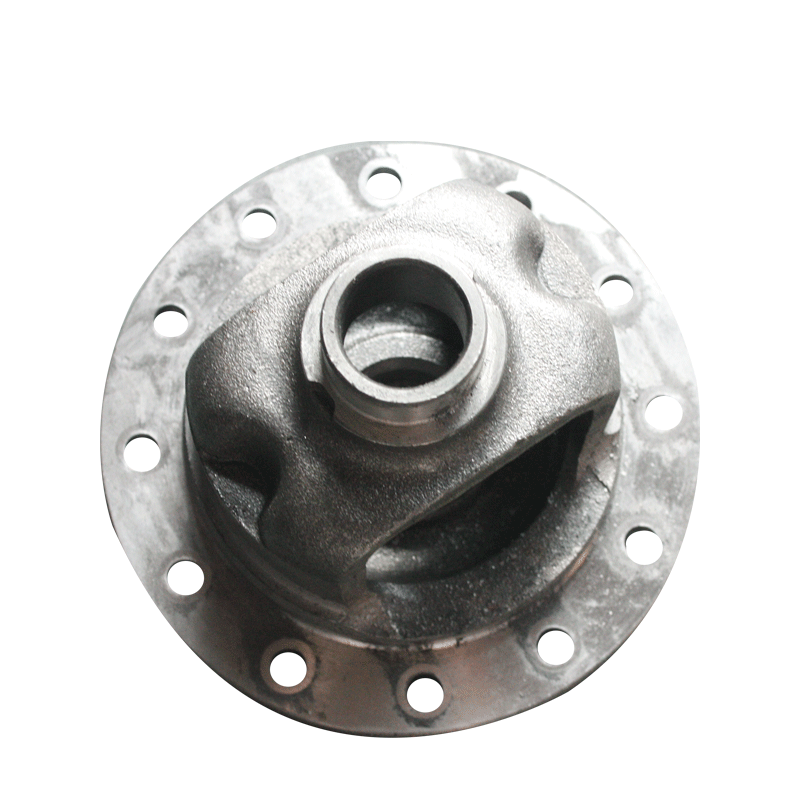

差速機外殼
了解更多
機油泵體
了解更多

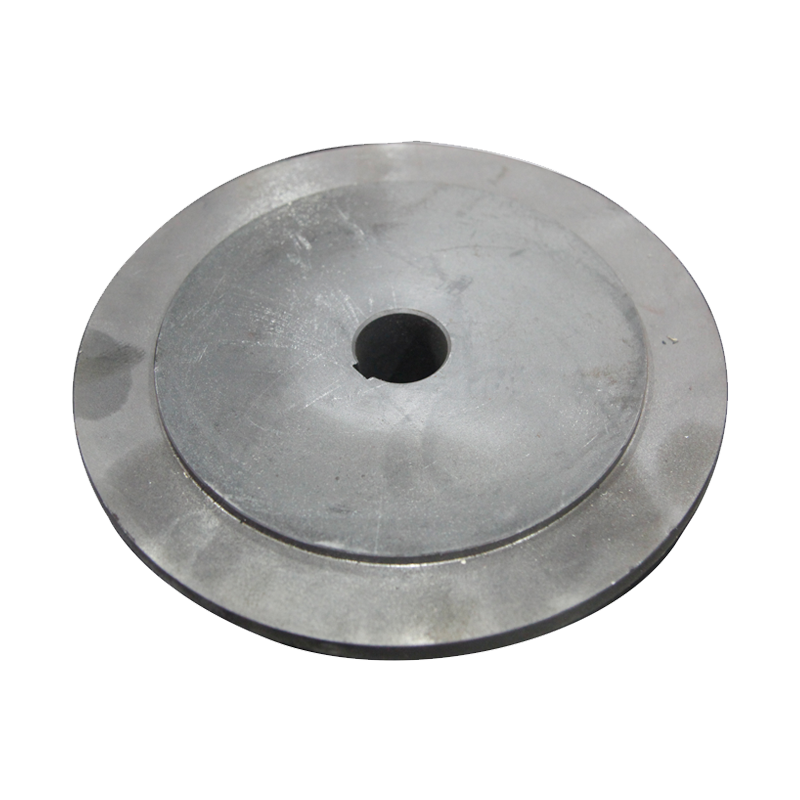

風機端蓋
了解更多

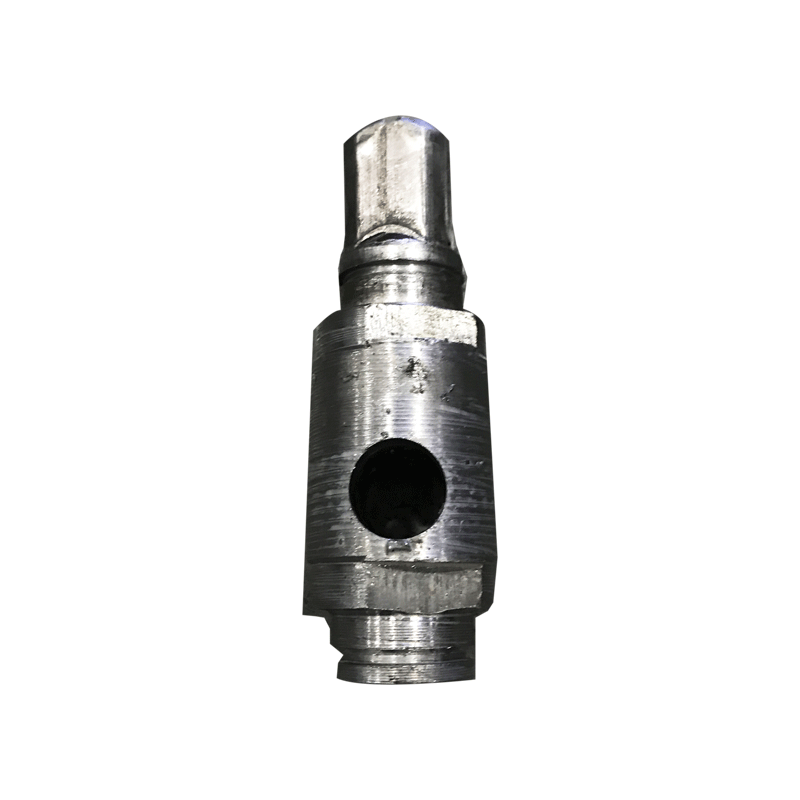

ZB5213x12/4Y 鉆鋼件連接軸
